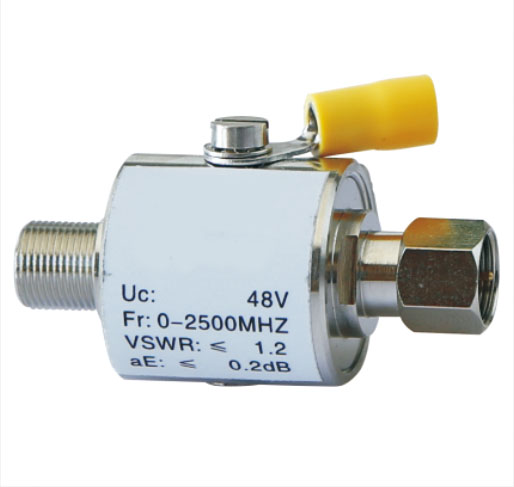

LER-AF
產品說明
LER-AF系列信號防雷器主要用于沿各種天饋線線路侵入設備的過電壓的防護，如天饋信號設備（GSM CDMA WCDMA CDMA2000 TD-SCDMA等移動通信設備和有線電視等）。
產品特點
1、 通流耐受能力大。
2、 插入損耗低。
3、 駐波系數小。
主要技術參數
型號 | LER-AF50N | LER-AF50 | LER-AF50 | LER-AF50 | LER-AF/75F | LER-AF50N4 |
接口類型 | N | SL | TNC | BNC | F | N |
C2標稱放電電流In(8/20μs) | 10KA | 50KA | ||||
C2標稱放電電流Imax(8/20μs) | 20KA | 100KA | ||||
保護水平UP(C2 In) | 600V | 600V | ||||
特性阻抗 | 50Ω 75Ω | 50Ω | ||||
駐波比 | ＜1.2 | |||||
插入損耗 | ＜0.2dB | |||||
頻率范圍 | 0-2.5GHZ | 80 | MHZ-2400MHz | |||
失效模式 | 線路對地短路或斷開 | |||||
接地方式 | 接地螺絲 | |||||
工作環境溫度 | -40-70℃ | |||||
外殼材料 | 金屬 | |||||
防護等級 | IP65 | |||||
測試標準 | GB/T18802.21/IEC61643-21 | |||||
認證 | RoHs | |||||
外形尺寸圖
安裝示意圖
